全自动绝缘油产品酸值试验仪

发布时间: 点击量:65

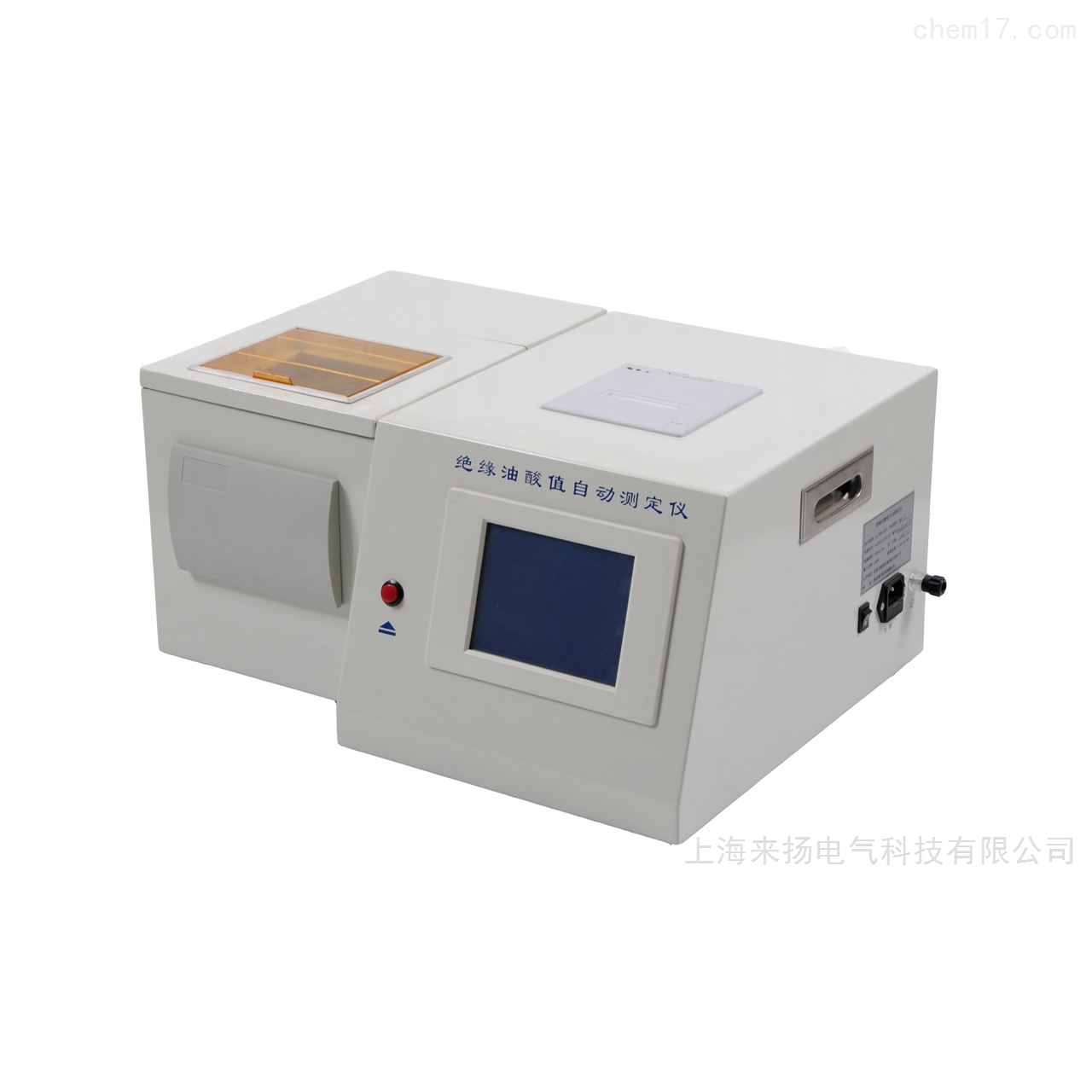

全自动绝缘油产品酸值试验仪


BSC-6全自动绝缘油产品酸值试验仪概述

在电力系统及厂矿、企业都有大量的充油电气设备。绝缘油的酸值是必测的常规检验项目。BSC-6绝缘油酸值自动测定仪是我公司在原有的一系列绝缘油酸值自动测定仪的基础之上改进而成。具有以下特点:

以测试变压器油,同时也可以用于气轮机油和其它绝缘油酸值的测定。

BSC-6型测试仪采用触摸式键盘,极大程度上方便了您的使用。

一次测试6杯油样并且测试速度极大的提高,可以节省80%的时间。

BSC-6全自动绝缘油产品酸值试验仪功能简介

BSC-6型绝缘油酸值自动测定仪采用中和法原理,用微机控制在常温下自动完成加液、快速滴定、搅拌、光电检测判断滴定终点、大屏幕液晶显示测定结果并可用打印机输出。每测定一个油样约耗时2分钟左右。本型号测试仪自动保存近12个测试结果,您可以随时读取或者打印。

用特制试剂瓶盛装萃取液和中和液,药液在使用过程中不与空气接触,避免了溶剂挥发和空气中二氧化碳的影响。使用者完全不用手接触试剂,减少了有机溶剂和化学药品对人体的危害。

该仪器操作简单,大屏幕液晶全中文菜单选择,屏幕提示,声音报警,使用者只需点击屏幕上您要选择的功能,仪器即可自动完成酸值测定的全过程。

主要技术指标

         压 :AC220V±10%

酸 值 测 定 范 围 :0.0001~1.0000mgKOH/g

  辨 率 :0.0001mgKOH/g

      复 性 :0.0020mgKOH/g

外形尺寸 :570×415×305(mm)

重量:14kg

使用条件

环境温度 : 0 ~ +40

相对湿度 : ≤75%RH

面板说明

前面板见图一

1、仓门

2、进出仓按钮

3、触摸屏显示器

侧面板见图二

顶面板见图三

1、观察窗

2、打印机



操作方法

1、实验前准备

1   取下仪器背面中和液和萃取液进口处的胶帽(注意保存好),把随机附件中的带吸管的中和液和萃取液瓶盖旋紧在中和液和萃取液试剂瓶上代替原普通瓶盖,把吸管头分别套在萃取液和中和液进口处。

2   在随机附带的洗气瓶中,注入约一半体积的40%浓度的KOH水溶液旋紧瓶盖(洗气瓶接法见下图)。再用一根双头吸管插在中和液瓶和洗气瓶盖的端口上,把试剂瓶和洗气瓶连接起来。使外界空气先通过洗气瓶吸管进入碱液,二氧化碳被吸收后再通过双头吸管进入中和液瓶。

3)  用随机附带电源线插头插入仪器侧板电源插座,并连接220V电源。

4  打开电源开关,屏幕显示“酸值自动测定仪  保定建通电器制造有限公司”,继而进入主菜单。

2、实验

1)主菜单显示如图五,点击“系统设置”,打开图六界面,然后选择“初始化”栏,按照屏幕提示操作,放好废液杯以后,按进出仓按钮,使仓门关闭后,仪器自动进行初始化,初始化完成后,屏幕显示返回主菜单。(首次试验时须进行初始化,以后使用中可略去)

2)如需做空白值,只需放入空测试杯和搅拌子点击“开始试验”即可。

3)开始实验

点击主菜单上的“开始实验”,打开图七界面,按照您的需要选择要测试的油样种类。点击确定,托盘自动出仓以后将量取待测油样(8.30~8.50g)放到您选择的杯位(图八)。

4)按确认键,油样将自动进仓,然后按照您所选择的杯位逐个开始测试,当测试到某杯位的时候有相应的显示,屏幕显示“正在测试N#杯”。每一杯测试结束都将显示测试结果并自动保存、打印。

5)蜂鸣器鸣响,测试结束,油杯自动出仓,稍后屏幕显示返回主菜单。

注意:

1、试验完成后,拆下中和液瓶,换上酒精瓶。在主菜单中选择“系统设置”,然后选择“清洗”,操作方法和初始化方法一样。(此步骤必须做,否则中和液结晶容易堵住针头)

2、关闭电源。测试结束打开油杯箱盖,取出油杯。用镊子取下针头,用胶帽堵住出口,再用另一个胶帽堵住萃取液瓶的进气口。

维护与保养

本仪器闲置较长时间不用,每次启用时,请进行一次初始化和空白值测试。

首次使用时,在设置过程中请打开油杯仓盖,观察萃取液是否加入,中和液是否从针尖滴下。否则应查清原因再试。

由于所用试剂挥发性很强,每次使用后,请务必将萃取液和中和液出口及萃取液瓶的排气口用胶帽封闭好

更换试剂:试剂用尽将旧试剂瓶取下,换上新试剂瓶即可。

开机后若光源不亮,请与我公司售后服务部联系。

更换打印色带:

取下打印机的前盖板。

从打印机头上轻轻取下旧色带盒。注意:请先抬起色带盒的左端,再抬起色带盒的右端,取下色带盒。

更换新色带盒,首先将色带盒的右端轻轻放在机头右端的齿轮轴上,左端稍微抬起不要放下,这时如发现色带右端未落到底,请用手指按住色带盒的旋钮,按箭头方向稍微转动一下,直到色带盒的右端落到底后再放下色带盒的左端,请检查色带是否拉直,或色带还露在色带盒的外面,可再旋动色带盒上的旋钮,直到把色带拉到色带盒内并拉直为止。

装上打印机的前面板。

更换打印纸:

取下打印机的前盖板。

从打印机上取下纸卷轴。

将新纸卷头剪成 △ 型,然后新纸卷套在纸卷轴上,将纸卷轴用力压入打印机的导槽内。

打开电源总开关,在主菜单中选择“打印”,按确认键使打印机机头转动。这时将纸卷头送入机头下方纸口处,纸便会徐徐进入机头直到从正前方露出一定长度为止,关闭电源。

装上打印机的前盖板,将纸卷头从盖板的出纸口中穿出

随机附件及服务

1、随机附件

1) 三芯电源线(10A     1

2) 保险管(3A          2

3) 搅拌子                5

4) 镊子                  1

5) 测试杯                12

68#注射针头             2

7 4 1/2#注射针头         10

8) 胶帽                                   5

9) 带吸管的萃取液瓶盖    2

10)带吸管的中和液瓶盖    3

11)中和液牛角瓶盖        2

12) 萃取液500ml              3

13) 清洗瓶                 1

14) 中和液100ml              1

15) 洗气瓶                1

16) 中和液泵连接管        1

17) 使用说明书            1

18) 打印纸                2



2、售后服务及维修:

本产品保修18个月,终身服务。

本公司长期供应试剂。

本说明书版本V1.3201510月修订。



试剂说明

一、试剂物性

两种试剂均为易燃、易挥发液体,均无毒,但对皮肤有较弱的腐蚀性。

二、试剂储存

中和液、萃取液需密封、避光,置于阴凉干燥处存放。

三、试剂主要成分

异丙醇、无水乙醇、石油醚,氢氧化钾。

四、工作原理

仪器参照国标GB/T264-83GB7599-87的实验方法,采用自动程序控制,应用酸碱中和原理,根据滴定过程中颜色变化判断滴定终点,具有简便、快捷、准确等特点。

五、试剂检测

1.目测

中和液为无色,无絮状物沉淀的液体;萃取液为黄色,澄清的液体(有时颜色会略有差别)。

2.仪器测定

10ml萃取液代替油样进行测定,显示结果在0.003-0.006mgkoH/g范围内,滴定终点颜色应为绿色。

若不符合上述条件请及时更换试剂。

六、试剂保持期

在正确存放条件下,保质期为一年。超出一年应重新进行检测,符合第五条中试剂检测条件方能使用。

七、试剂使用建议

每次使用完毕后请立即密封。

一、概述

是上海来扬电气科技有限公司全体科研技术人员,依据国家标准GB507-86GB507-02及行标DL-474·4-92DL/T596-1996的有关规定,发挥自身优势,经过多次现场试验和长期不懈努力,精心研制开发的高准确度、全数字化工业仪器。该系列仪器采用微机控制,全自动数字化、造型美观、测量精度高、抗干扰能力强、安全可靠,极大的提高了工作效率,让您的工作在轻松愉快中完成,现具体绍如下。

二、特点:

1、仪器采用大容量单片机,双CPU控制工作稳定可靠。

2、仪器内设宽范围看门狗电路杜绝了死机现象。

3、多国标选择,仪器程序设有19862002两种国标和自定义设置,能适应不同用户的多种选择。

4、仪器油杯采用复合材料一次浇注而成杜绝了漏油和易碎的现象。

5、仪器独特的高压端采样设计让测试值直接进入A/D转换器,避免了在模拟电路中造成的误差,使测量结果更加准确。

6、升压速度均匀、稳定。

7、内置函数发生器,工频正弦波畸变小,频率稳定,避免了直接使用电网电源作升压器电源时,电网谐波对测试结果的影响.

8、仪器内部具有过流、过压、短路保护等功能,并且具有极强的抗干扰能力,电磁兼容性好.

9、操作简单,大屏幕液晶显示,中文菜单操作界面。

10、金属外壳,美观大方,便携式结构,携带方便,户内外使用均可。

三、技术指标

1、升压器容量:1.5KVA

2、升压速度:2.0kV/S2.5 kV/S3.0kV/S3.5kV/S

3、输出电压:0-80kV可选;

4、电源畸变率:<1%

5、显示方式:大屏幕液晶汉字显示;

6、电极形式:球形或平板形;

7、电极间隙:标准2.5mm

8、仪器外型尺寸:630×410×390mm

9、整机重量:38kg

四、使用条件

1、环境温度:0-40

2、相对湿度:≤85%

3、工作电源:AC220V±20%

4、电源频率:50Hz±5HZ

5、整机功率:<200W

五、面板功能键说明:

1、打印机                打印结果

2、液晶显示器            显示测试结果

3KEY1-KEY4             对应液晶显示指示功能

4、升压速度调节旋钮      对应调节升压速度

5、工作指示灯            对应灯亮时,表明仪器的工作状态

6、电源开关              AC220V

六、操作步骤:

首先将待检油样放入专用油杯中后,接通电源,按液晶屏菜单提示进行操作。接好电源,打开电源开关显示开机界面如图一

1)显示图一界面时:按“设置”键进入下上等菜单界面如图二所示。

2)显示图二的界面时:按“选择”键可将光标移到“19862002处按“确认”键即可进入国标设置子菜单,显示界面如图三所示。如果光标移动到“自定义” 处按“确认”键即可进入自定义设置子菜单,显示界面如图四所示。

3)显示图三的界面时:按“↑”键或“↓”设置停升电压,停升电压默认是60Kv10kV一档位),从10kV80kV可以选择。选择好后按“确认”键返回开始界面,按“开始”键进行测试。

4)显示图四的界面时:按“选择”键移动光标到相应的设置选项,再按“↑”  “↓”键可进行相应的参数设置,停升电压默认是60Kv10kV一档位),从10kV80kV可以选择;间隔时间默认是5min1min 为一档位),从1min10min可以选择;静置时间默认是15min1min 为一档位),从1min15min可以选择;搅拌时间默认是10s5s 为一档位),从5s90s可以选择;打压次数默认是6次,从16次可以选择。设置好后按“确认”键返回开始界面,按“开始”键进行测试。

5)显示图三界面时按“选择”键将光标移动到杯位选择,按确认键进入进入选择杯位子菜单界面如图

选项“√”表示选中,“×” 表示未选种,默认表示全部选中。“确认”将返回开机主界面。如果123号杯有不需要升压的则按“选择”键移动光标至杯号,按“选择”键将光标移到需要设置的杯位处。

6)每次击穿电压值和轮回次数自动存储,测量完毕以后显示测试完毕,然后按“确认”键返回到主菜单图一,按“打印”键或“显示”键进入油杯每次击穿电压值和平均值的存储纪录。按“打印”键可以打印测试结果;按“确认”键返回到主菜单图一。

七、注意事项:

1、使用本仪器前一定要详细阅读使用说明书。

2操作者应具备一般电气设备或仪器的使用常识。

3、试验前油样的选择、安放、及电极之间的距离,应符合国家标准。

4、接通电源后操作人员严禁触及油杯箱外壳以免发生电击危险。

5、接通电源前应仔细检查连接线是否牢固,仪器外壳是否可靠接地。

6、本仪器在使用过程中如发现异常应立即切断电源。

八、维护与保养

1的维修、护理和调整应由专业人员进行。

2、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、 高温或阳光直射等场所使用。

3、油杯应保持清洁,再停用期间应盛有干燥合格的绝缘油,保持油杯不受潮。

4、电极再连续使用达一个月后,应进行一次检查,检验电极间隙有无变化,用放大镜观察电极表面有无发暗现象,若有此现象,则应用绸布擦拭电极表面,并重新调整电极间隙,使之符合要求。

5、更换打印纸,打印机再出厂时已安装了打印纸,使用完毕后需要安装新的打印纸。

一般过程如下:

1)按下打印机前盖板上的圆形按钮;

2)把打印装入,并拉出一截(超出一点撕纸牙齿,),注意把纸放整齐,同时注意纸的方向(纸拉出后纸卷外侧面对着打印头);

3)合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。

6、油杯的清洗方法

1)用洁净的绸布反复擦拭电极表面和电极杆。

2)用标准规调整好电极间隙。

3)用石油醚或无水乙醇清洗34次,然后用吹风机吹干在放入待测的油样清洗23次即可。

7、搅拌浆的清洗方法

1)用干净的绸布反复擦拭搅拌浆,直至表面无细小颗粒,忌用手接触搅拌浆表面。

2)用镊子夹住搅拌浆,浸入无水乙醇反复洗刷,然后用吹风机吹干。

3)用镊子夹住搅拌浆,浸入待测油样反复洗刷即可。

8、调电极间隙工具使用方法:

用此工具把油杯一端电极杆索母松开,当电极杆松动以后,调解电极之间的距离,待距离调好以后旋紧索母即可。

注意事项:调解完以后索母一定要旋紧,以避免漏油。

九、简易故障排除:

1、开机无反应     检查电源是否插好,保险管是否完好。

2、不升压         检查油杯箱是否盖好。

3、升压正常不击穿 检查设置是否限制升压数值。

4、击穿后无显示   检查油杯是否有污物。

5、打印不出纸     检查打印机是否有纸。

十、仪器成套性

1、设备主机             1

2、油杯                 3

3、电源线               1

4、标准规               1

5、保险管               2个(3A

6、使用说明书           1

7、搅拌浆               4

8、镊子                 1

9、调电极间隙专用工具   1

10、打印纸              1

11、随机检验报告        1

12、合格证              1

13、产品保修卡          1

14、装箱清单            1

十一、售后服务

自购买之日起壹年内,属产品质量问题免费保修,终身维修提供和技术服务。如发现仪器有不正常情况或故障请与我公司及时联系以便为您安排*便捷的处理方案。
