LYZZC9310B手提式直流电阻测试仪产品简介

是一款新型产品,产品体积小巧,手持式操作,更加轻便,便于携带。

产品不仅适合变压器、互感器、电抗器等感性试品的测量, 而且适合铜排、导线、开关触点等阻性试品的测量,仪表测试速度快、准确度高。

LYZZC9310B手提式直流电阻测试仪包装内容

收到货运包装箱后,打开包装箱并检查是否有损坏。如果货运包装箱已损坏,或衬垫材料有压痕,请通知货运公司和离您近的销售处。

请检查您是否在手持式直阻包装中收到下列物品:

标配:

1台手持式测试仪

1套测试线(红、黑各一条)

1个充电器(16.8V

1个腕带(连接到手持式测试仪)

1份印刷版用户手册

1份合格证及出厂测试报告

选配:

1个外置打印机(附打印连接线)

1个无线测温模块(附2个胶棒天线)

1个充电器(4.2V

功能特点

锂电池供电或者220V交流供电自适应,一次充电,可连续进行上百台变压器直流电阻测试,测试过程简单、方便。

输出六档电流,输出10A电流,输出25V电压,并且可自动选择电流,方便快捷。

量程宽、精度高,500uΩ~50KΩ。

具有电阻温度换算功能,且可选配无线测温模块,实时测量现场试品温度,以确保电阻折算值的准确性。

具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。

5.6寸超大工业级高亮度彩色液晶屏,在强阳光下显示依然清晰可见。

配备外置式打印机,便于数据打印。

具有本机存储和优盘存储。

技术指标

调整腕带

为了更好地抓握,可剥开带子,调整粘扣带,如下图所示。

6 对电池充电

在首次使用手持式仪器之前或长时间存放之后或电池电量低时,请使用其随附的充电器对电池至少充电2小时,并且充电时可继续使用手持式测试仪。电池完全充满后,充电器指示灯由红色变为持续绿色。

倾斜手持式测试仪

为了在操作期间方便拿取仪器或露出侧面接口,可使手持式测试仪倾斜,如下图所示。



8 产品外观

顶视图

                                  前视图                                                          侧视图





功能模块

说明

测试接线区

红、黑两色接线座,分别对应I+U+U-I-,测试线另一端有红、黑两色测试钳,对应接被测试品。

天线座

请接专用的胶棒天线,用于无线测温信号的接收。

显示屏

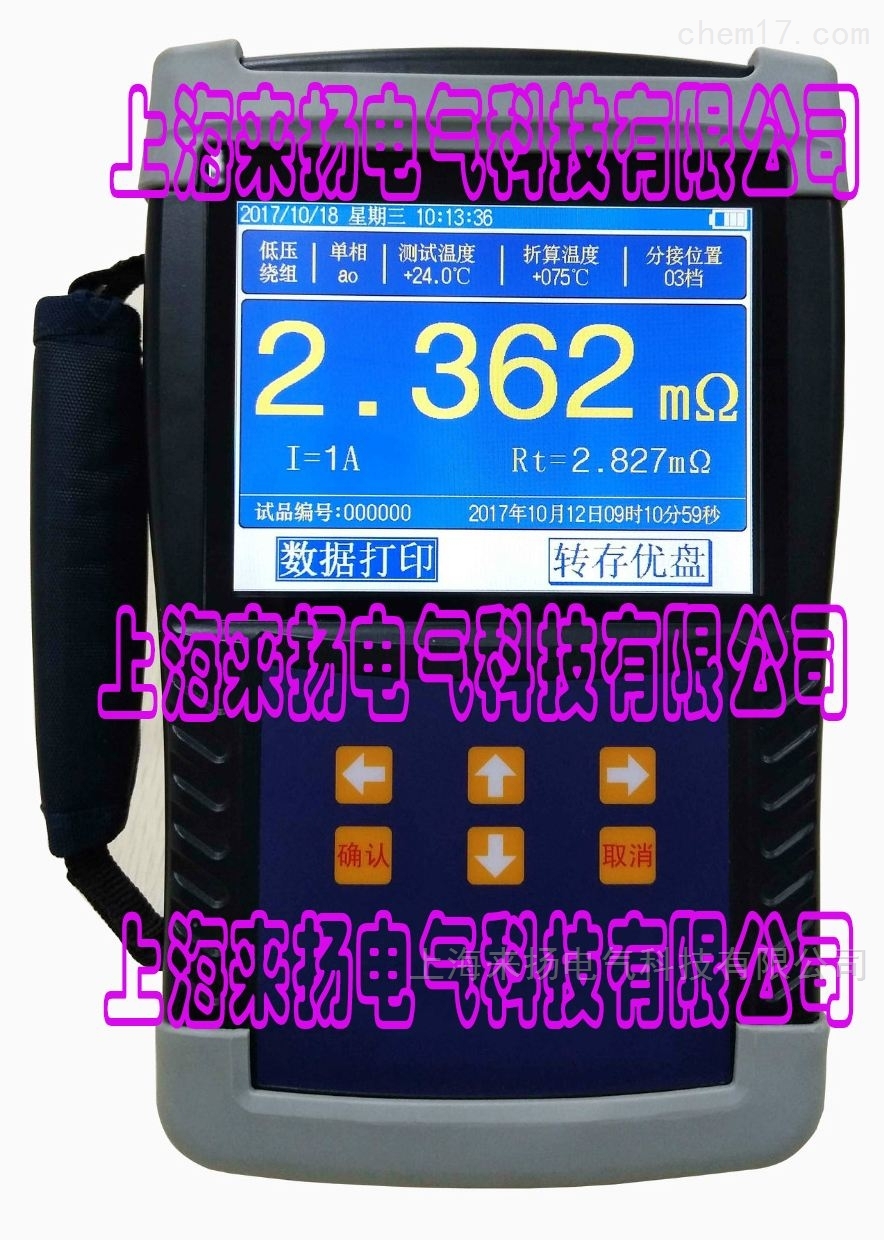

5.6寸超大工业级高亮度彩色液晶屏,显示操作菜单和测试结果。

按键

操作仪器用。 “↑↓”为“上下”键,选择移动或修改数据;“←→”为“左右”键,选择移动或修改数据;“确认”键,确认当前操作;“取消”键,放弃当前操作。

电源开关

整机电源开关,开机时拨到开位置,关机时拨到关位置。

RS232接口

连接外置打印机。

充电接口

使用仪器专用充电器进行充电。

功能模块

说明

USB接口

外接优盘用,用来存储测试数据,请使用FATFAT32格式的U盘;在存储过程中,严禁拨出优盘。



9 操作使用说明

测试接线

测试线的红、黑测试钳接被测试品的两端;测试线另一端按颜色接仪表的红、黑接线柱。

智能电量管理

仪器在长时间未操作时,自动调暗液晶背光,以节省电量;仪器带低电量充电提示功能、过放保护功能;仪器电量低时可插充电器充电,并可在充电过程中正常使用仪器。

打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后,正常时指示灯为常亮,缺纸时指示灯闪烁。按一次按键,打印机纸。

打印机换纸:扣出旋转扳手,打开纸仓盖;把打印纸装入,并拉出一截(超出一点撕纸牙齿),注意把纸放整齐,纸的方向为有药液一面(光滑面)向上;合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。

使用操作

所有测试线接好以后,打开电源开关,仪器初始化后进入“主菜单”屏,如下图所示。

编号

说明

1

显示日期时间。

2

显示外设和当前操作状态。

插入优盘时显示此图标。

插入打印机时显示此图标。

编号

说明

有蓝牙设备连接时显示此图标。

测温模块连接时显示此图标。

测试过程中显示此图标。

仪表内部温度过热显示此图标

3

电量显示,电量低时此图标闪烁。

4

仪器主菜单操作区,通过上、下键选择相应功能,按“确认”键进入相应功能菜单。

直流电阻测试功能,可测变压器、互感器、电抗器等感性试品和铜排、导线、开关触点等阻性试品。

查询测试过程中保存的各组数据;在存储查询屏可以进行数据打印、转存优盘等操作。

设置仪器的日期、时间。

需要密码操作,不对用户开放。

5

SV:显示仪器当前的软件版本号;

HV:显示仪器当前的硬件版本号。

6

仪器出厂编号。

选择菜单进入直流电阻参数设置屏,如下图。

编号

说明

1

一个操作目录,通过“上下”键选择这些功能,当这些功能被选定后,按“左右”键选择对应功能的参数。

小提示:光标在一个操作目录下,可按“确认”键将光标快速跳转到按钮,可快速启动测量。

测试温度

设置所测试品的当前温度,温度数值从-99℃~+99℃。本装置可通过外部无线测温探头实时监测试品

测试温度

内部油温,也可手动设定温度值。当外部无线测温探头连接时无法手动设定,需关闭探头,才能手动设定。

折算温度

设置测得的电阻值需要折算的温度值,折算温度数值从0℃~+255℃,此数值关系电阻折算值的准确性。

绕组材料

设置试品的绕组材料,可选铜、铝,绕组材料关系到电阻折算值所用的折算系数。

测试电流

选择测试电流档位,可选1mA10mA0.1A1A5A10A和自动。

2

二级操作目录,对应一个操作目录的设置参数,通过“左右”键移动光标, “上下”键修改参数。

小提示:光标在二级操作目录下,可按“确认”或“取消”键将光标快速跳转到一个操作目录。

3

当前所选测试电流的测量范围。

4

光标在此处时,按“确认”键启动测量。

5

对所选功能的解释说明。



 “直阻测试结果”屏如下图。

编号

说明

1

实际测量的电阻值。

2

测试该相绕组时的试品温度。

3

需要折算到的温度数值。

4

绕组材料。

5

温度折算后的电阻值。

6

菜单选择区域。

按“左右”键移动光标选择相应功

能,按“确认”键执行当前所选功

能,按“取消”键返回上一屏。

仍按当前的设置参数重新测试。

将当前的测试结果通过连接外置打印机打印。

将当前的测试结果保存到本机或保存到外接优盘。

小提示:保存到优盘的数据为WORD格式,可直接用OFFICE打开进行编辑或打印。

10注意事项

测试无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。

在测试过程中或放电过程中不允许拆除测试线和切断电源开关。

在测试变压器过程中,变压器未测量侧绕组必须开路。

一 、面板

接线柱:电流输出I+I-接试品电阻外端;电压输入V+V-接试品电阻内端。

接地柱:仪器保护接地。

消弧灯:指示消弧状态,显示屏另有消弧电压显示和消弧蜂鸣提示。

电源插座:AC220交流电源输入(内置备用1OA保险丝)。

电源开关:交流电源通断。

对比度:旋转孔内一字槽,调整显示屏对比度。

键钮:左键(上键)、右键(下键)、确认键:调整光标位置、数值、确认操作。

急停消弧键:停止测试并消弧退出。

液晶屏:设置、显示、保存测试数据。

U盘接口:存储历史数据。

11.打印机:打印测试数据。

二 、接线说明

1、 直接测试法:将仪器可靠接地,连接试品测试线,连接交流电源。

、助磁法快速测试:如何接线见附录。

三 、操作说明

开机界面后进入主菜单界面:按上下键选择项目,按确认键进入项目菜单。

直阻测量包括电流档位选择,分接位置选择和开始测试命令。

温度折算:包括绕组材料选择,测试温度设定,折算温度设定和折算功能的开与关。

历史数据:*大存放200条记录。可以查询、打印和删除历史数据。

系统设置:编写设备编号、测试人员和测试地点。时间和日期校准。出厂设置。

    助:注意事项和电流档位的测试范围。

1.直阻测量界面:

按上下键选择电流档位、分接位置和开始测试。

电流档位上按确认键,再用上下键选择电流档。

其中自动档按电阻值范围自动选择电流,10mA档必需用手动档。

分接位置上按确认键,再用上下键选择分接位置,

分接位置范围1---20

开始测试上按确认键,测试开始并进入实测加载界面:

仪器开始加载电流。

稍后,测试电阻值稳定后,过度到实测界面。

按确认键,消弧退出。

在测试间,按急停消弧键,停止测试并消弧退出。

实测界面:

显示屏上方10A 为电流档位显示,04 为分接位置显示。

实测电阻:当前所测的电阻值;

实测电压:当前所测的电压值;

实测电流:当前所测的电流值;

载流时间:当前分接点的连续测试的时间。

实测时,按确认键进入暂停界面。

右上角显示ALT, 说明温度折算功能已打开。

AL 为绕组材料,为温度。

注意:测试前,检查温度折算功能开关,否则会产生不同的结果。

暂停界面:

此状态下:测试电流继续发送。实测电阻显示值是暂停前的测试值。可以用左右键选择消弧退出、复测、保存、打印和分接功能。

复测下按确认键,回到实测状态 ,分接点自动加1

消弧下按确认键,关闭发射电流,进入消弧状态

保存下按确认键,对当前显示值进行保存。

打印下按确认键,对当前显示值进行打印。

分接下按确认键,选择分接位置,从1---20循环翻转。

消弧界面:

消弧键:消弧灯亮,蜂鸣器响,消弧电压显示由大到小。消弧干净后,消弧灯灭掉,蜂鸣器不响,消弧电压显示为0,进入测试结束界面。



测试结束界面:

此状态下:可以用左右键选择测试、保存、打印和返回功能。

测试下按确认键,重新测试。

保存下按确认键,对当前显示值进行保存。

打印下按确认键,对当前显示值进行打印。

返回下按确认键,回到直阻测量界面。



2.温度折算界面

此状态下:按上下键选择绕组材料、测试温度、折算温度和折算功能。

绕组材料上按确认键,选择铜和铝。

测试温度上按确认键,进行当前环境温度调节。用左右键选个位数、十位数或正负号位置;用确认键改变个位数、十位数数字或正负号 。

折算温度上按确认键,进行折算温度大小调节。用左右键选个位数、十位数或正负号位置;用确认键改变个位数、十位数数字或正负号 。

折算功能上按确认键,选择温度折算开或关。默认状态为关。

温度折算公式:    R2 = R1*T + t2/(T + t1)

其中: t1 ---绕组温度 ;T --- 电阻温度常数,铜:235,铝:225t2 --- 换算温度

(75)R1---测量电阻值;R2 --- 换算电阻值。

3.历史数据界面

按左右键选择导出、清空、和↑。

清空上按确认键,把整个存储空间的数据清空。

↑上按确认键,进入选择历史资料界面。数据信息是:电阻值、测试电流、分接位置、设备编号、测试 人员、测试地点和测试时间。

注意:数据存满200条后,要及时清理无用数据。否则,不能再存数据。

插好U盘,在导出上按确认键,把历史数据存储到U盘上。

存储过程中不许拔出U盘,所有的历史数据用一个文件按TXT格式存到U盘。

选择历史资料界面:

按上下键选择历史资料。光标在编号 000 上按向上键退到历史数据界面;光标在*后一条有资料的编号上按向下键也退到历史数据界面。

资料按时间顺序排列显示,从*近保存的资料开始到*前保存的资料结束。在资料对应的编号上按确认键,进入历史资料查询界面。

历史资料查询界面:

在查询界面中,可以打印和删除当前的显示资料。

打印下按确认键,对当前显示信息进行打印。

删除下按确认键,删除当前显示信息。

返回上按确认键,回到选择历史资料界面。

退出上按确认键,退出到历史数据界面。

4.系统设置界面

按上下键选择设备编号、测试人员、测试地点、时间校准和出厂设置。

设备编号、测试人员和测试地点由0,1…9,a,b…z,A,B…Z任意8个组成。在打印时和保存数据时用。

设备编号、测试人员和测试地点各组由8位数据组成, 按确认键选择位置,按上下键编辑当前位置的内容。

时间校准上按确认键,输入和修改:年、月、日和时、分、秒。

按确认键选择位置,按上下键编辑当前位置的内容。

出厂设置由厂家设置和修改。

返回上按确认键,回到主菜单界面。

5.帮助界面

帮助项目包含:仪器测试的注意事项和电流档位的测试范围。 上按确认键,进入历史资料查询界面。

四、 技术指标

1.分类环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在野外环境使用)。

2.结构形式与尺寸

◇型式:便携式

◇外形尺寸及质量:

款型

外形尺寸(mm

重量(kg

10A及以下机型

20A机型

10A及以下机型

20A机型

铁主机箱

330×218×150

380×262×150

6

7

ABS机箱

415×319×168

6.7

7



3.使用电源

◇工作电源:电压AC220V±10%,频率50Hz±10%

◇测试电压:DC28V

◇电流输出:恒流10mA 100mA1A5A10A10A机型)、20A档(20A机型)

用户可根据需要,选用不同的型号的仪器。

4.使用环境

◇环境温度:-20℃~50℃,相对湿度:≤80%

◇工作方式:连续。

5.测试指标

◇测试范围:

◇准确度: 0.2%读数±2字,*高分辨率:0.1μΩ

6.存储数量:200

五、 附配件

装箱单

1.主机                       1

2.电源线                     1

3.测试线                     1

4.保险丝管                   2

5.说明书                     1

6.打印纸                     2

7.标准电阻                   1

8.U盘                       1

其中标准电阻为 75A , 1mΩ左右。可以用来检测仪器的基本功能。标准电阻和测试线按下图连接。需要注意:测试线的夹子夹住标准电阻时,电流线必须同时向上或向下。

六 、简单故障分析与排除

故障现象

原因分析

排除方法

备注

开机无任何显示

1) 电源未接通

接通电源

更换保险丝管应与原型号相同

2) 保险丝管坏

重新安装保险丝管或更新保险丝管

无输出

1) 待测设备开路

检查设备排除故障



2) 试验回路有开路故障

检查试验回路排除开路故障

开机光屏无显示

对比度调节电位器有变动

调整面板上对比度电位器的范围

无法打印

1) 无打印纸

更换打印纸

2) 打印纸方向反

更换打印纸方向

若以上方法仍无法解决,请将仪器发回厂家维修.
