一、功能特点（LYBBC-V电力每日要闻“特种变比测试仪"使用注意事项）

1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。

3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。

4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

5、抗振性好：接插件的使用增强了抗振性能。

6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。

7、 采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。

8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。

9、携带方便：体积小，重量轻。

10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。

二、技术指标（LYBBC-V电力每日要闻“特种变比测试仪"使用注意事项）

1、变比测量范围：0.9~8000。

2、测量速度快：1分钟内完成三相测试。

3、测量精度: 高压侧电压的测量精度0.05%

低压侧电压的测量精度0.1%

变比测量精度       0.1%（0.9－1000）

                            0.2%（1000－3000）

                            0.3%（3000－8000）

4、携带方便、适合野外作业。

5、重量：3Kg

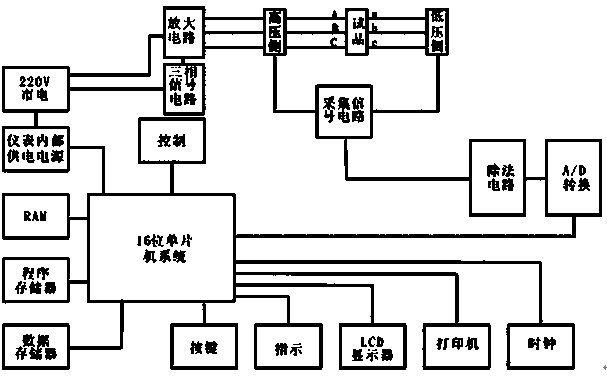

三、工作原理框图（LYBBC-V电力每日要闻“特种变比测试仪"使用注意事项）

四、结构外观（LYBBC-V电力每日要闻“特种变比测试仪"使用注意事项）

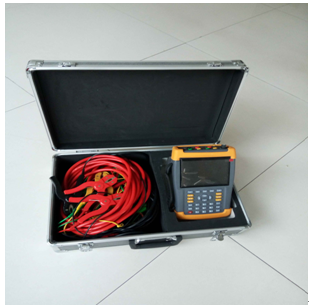

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用手持式注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

1、结构尺寸

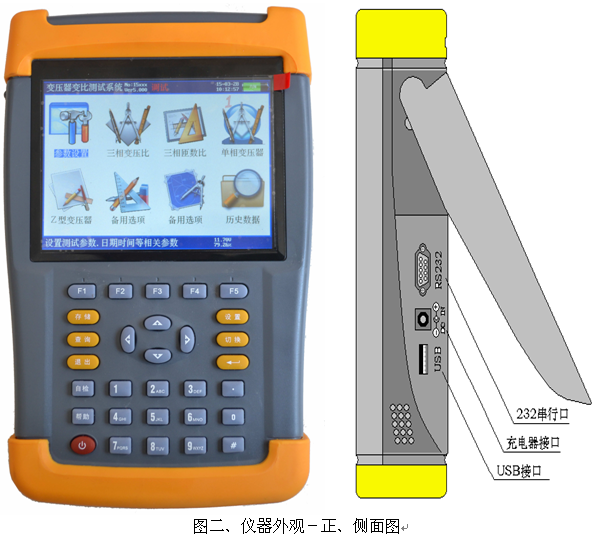

2、仪器外观

仪器顶端部分是变比测试航空插头，高压侧，低压侧端子。正面上部是彩色液晶屏，下部是标准30键的控制键盘；在仪器的右侧打开支架可看到USB接口、充电接口、RS232接口。

3、键盘说明

键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。
