1 简介（LYBBC-V《变压器变比组别测试仪》广泛用途）

本测试仪是一款新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，供电采用锂电供电，方便现场使用。

产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。

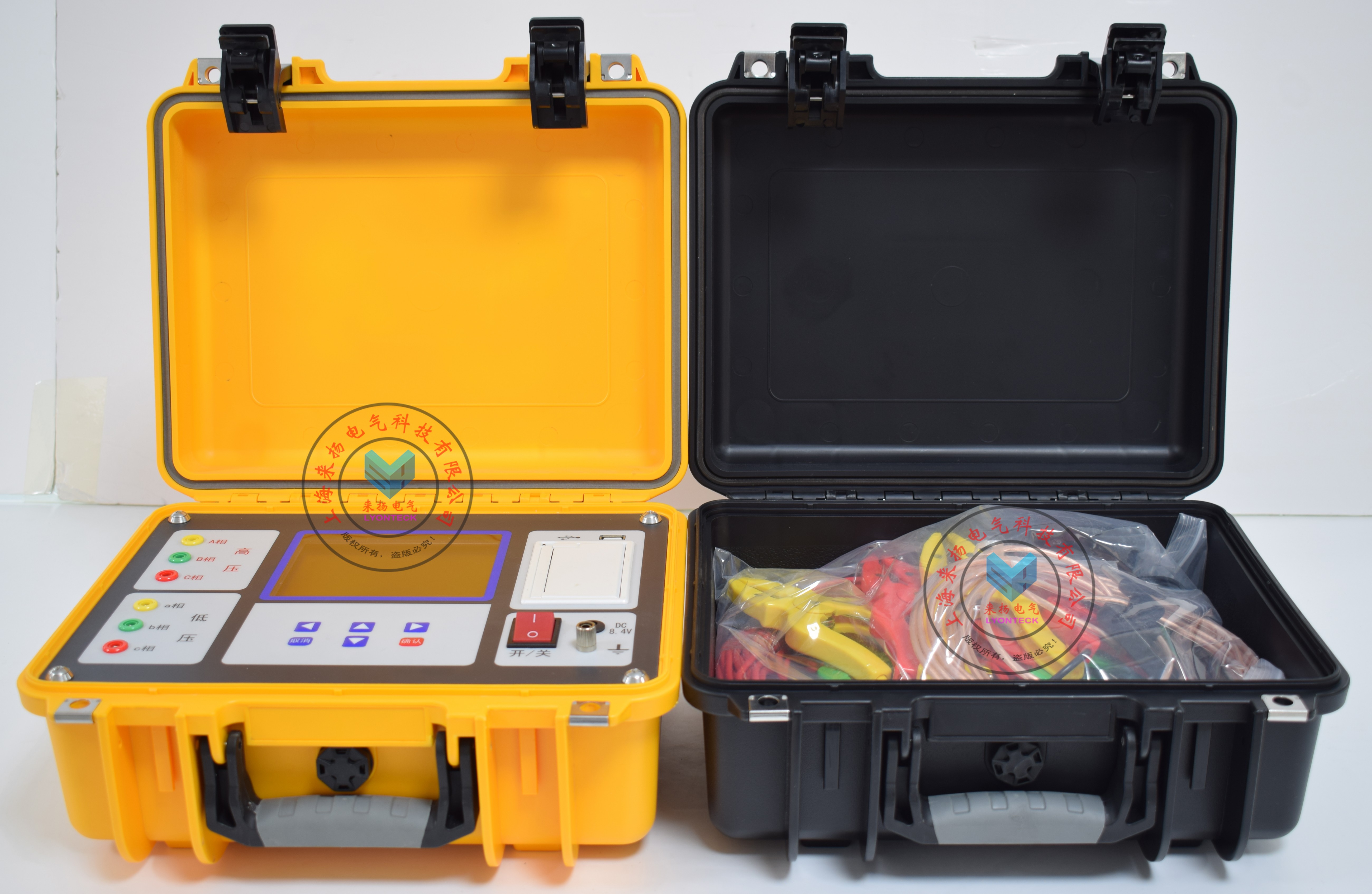

2 包装内容（LYBBC-V《变压器变比组别测试仪》广泛用途）

收到货运包装箱后，打开包装箱并检查是否有损坏。

如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。

请检查您是否在测试仪包装中收到下列物品：

√1台测试仪

√1套测试线（红、黑各一组）

√1个充电器（8.4V）

√1份印刷版用户手册

√1份合格证及出厂测试报告

3 功能特点（LYBBC-V《变压器变比组别测试仪》广泛用途）

锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、方便。

具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。

在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。

量程宽、精度高，变比测量范围可达10000，且高值10000时测试精度保证0.3%。

具有反接保护、输出短路保护等改善的保护功能。

5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

配备热敏打印机，便于数据打印。

具有本机存储和优盘存储，方便数据保存。

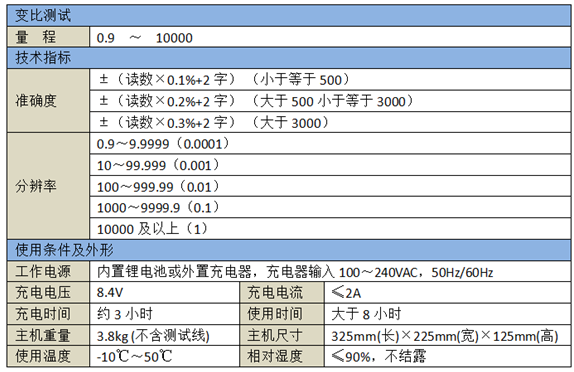

4 技术指标（LYBBC-V《变压器变比组别测试仪》广泛用途）

5 对电池充电

在第1次使用本仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电3小时，并且充电时可继续使用本测试仪。电池充满后，充电器指示灯由红色变为持续绿色。

一、概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的资料。本变压器变比组别测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕彩色液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。

二、措施

1、使用本仪器前一定要认真阅读本说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

3、仪器应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压测试线不要接反。

7、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

性能特点

1、测试量程宽，高可达10000。

2、测试速度快，10秒钟完成三相测试。

3、具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。

4、具有角差测试功能。

5、Z形联接变压器测试。

6、具有CT变比测试功能。

7、高、低压两档电压自动输出，适应不同特点的试品测量。

8、不掉电时钟和日期显示，数据存储方式分为本机存储和U盘存储。

9、高、低压反接的保护功能。

10、变压器短路、匝间短路保护功能。

11、热敏打印机输出功能，快速、无声。

四、技术指标

量程：0.9～10000

准确度：±(0.1%+2字)(500以下)         ±(0.2%+2字)(500～2000)

±(0.3%+2字)(2000以上)

分辨率：0.9～9.9999（0.0001） 100～999.99（0.01）  10000及以上（1）

10～99.999（0.001）          1000～9999.9（0.1）

4、工作电源：AC220V±10%   50Hz

5、使用温度：-20℃～50℃

6、相对湿度：≤90%，不结露

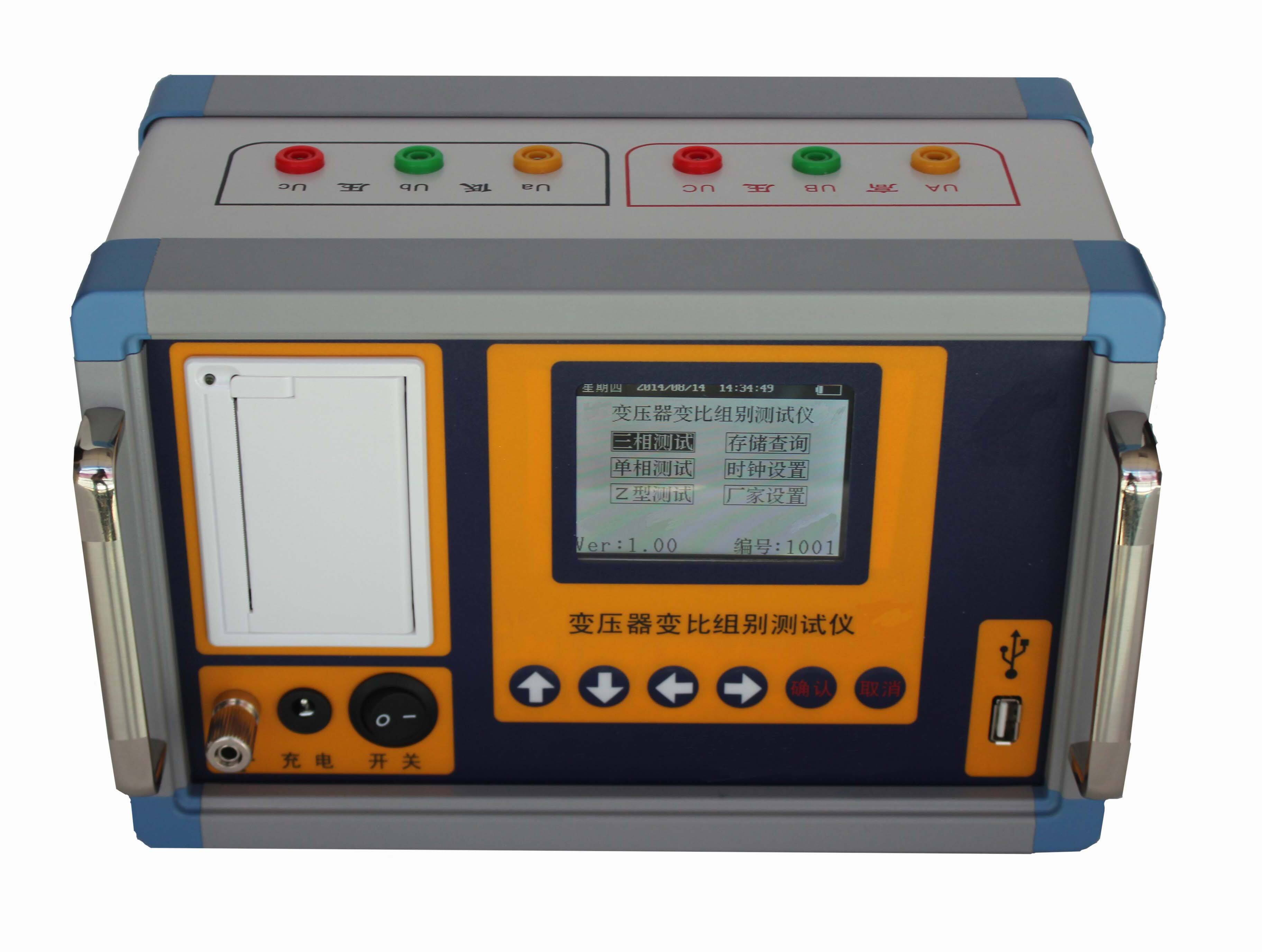

五、面板及各功能键介绍

低压测试端：黄、绿、红3色接线座，分别为a、b、c三相，连接黑色电缆，电缆另一端有黄、绿、红3色夹钳，对应接被测变压器低电压侧的a、b、c三相。

高压测试端：黄、绿、红3色接线座，分别为A、B、C三相，连接红色电缆，电缆另一端有黄、绿、红3色夹钳，对应接被测变压器高电压侧的A、B、C三相。

显示屏：480×272点阵、65K色TFT彩色液晶，带LED背光，显示操作菜单和测试结果。

按键：操作仪器用。 “↑↓"为“上下"键：选择移动或修改数据；“←→"为“左右"键：选择移动或修改数据；“确认"键：确认当前操作；“取消"键：放弃当前操作。

串行通讯口：仪器升级用。

U盘接口：外接U盘用，存储仪器测量结果。

打印机：可打印测试结果。

：保护接地柱。

电源插座：是整机电源输入口，接220V、50Hz交流电源，插座带保险和开关。
